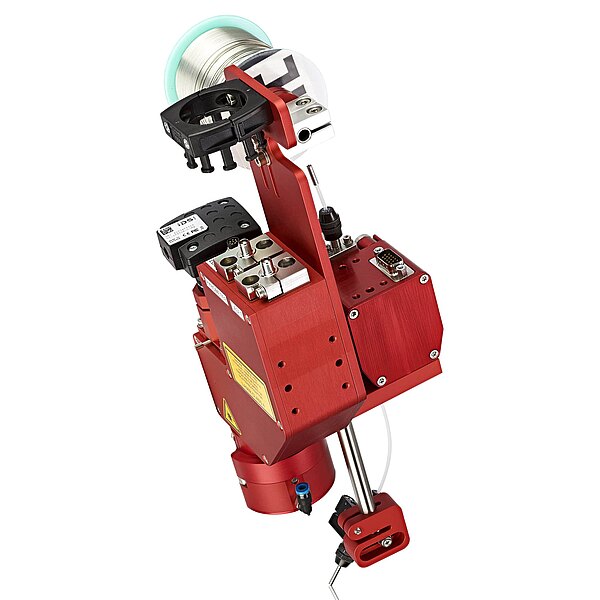

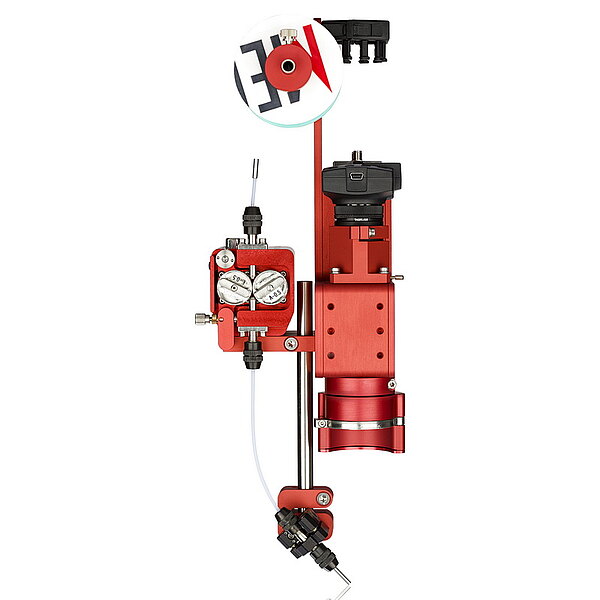

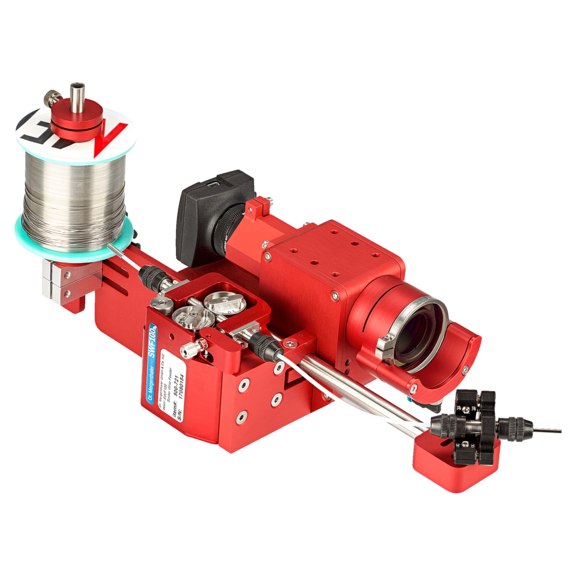

LH200 ZooOM
Adaptive Laser HeadDer LH200ZooOM ist ein Laserkopf mit digital einstellbarem Spotdurchmesser bei konstantem Arbeitsabstand.
- Adaptive Spotdurchmesser
- Zoomfaktor bis 8 fach für Laser und Pyro
- Kleinster Spot 0.3mm
- Spot einstellbar mit LASCON Process Manager Software
- Kamerabild bleibt konstant

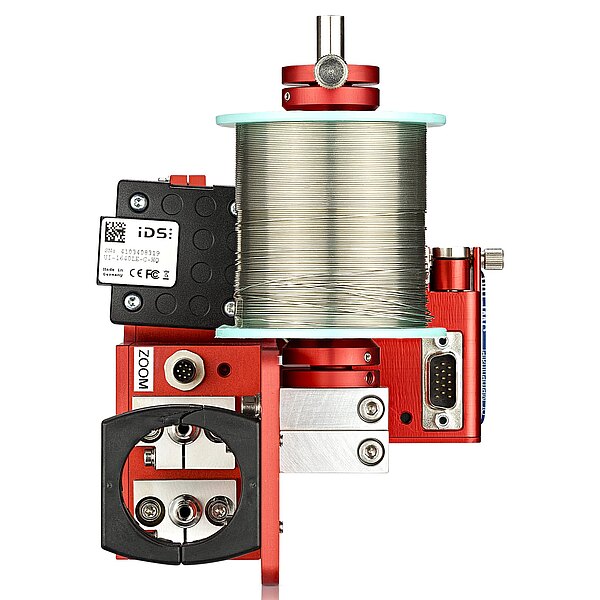

- Optional mit Drahtvorschub
Adaptives Laserlöten mit programmierbarem Laserspotdurchmesser und kompaktem Diodenlaser
Laserprozesskopf und Lötdrahtzuführung mit programmierbarem Laser Spotdurchmesser.
Flexibles Laserlöten für THT, FPC , SMD mit Lötdrahtvorschub
Laserlötkopf mit programmierbaren Laser Spotdurchmesser bei konstantem Arbeitsabstand
Flexibles Laserlöten für verschiedene Spotdurchmesser
Lasermaterialbearbeitung wie das Laserlöten elektronischer Komponenten erfordert manchmal die Möglichkeit eines einstellbaren Laserfokusdurchmessers. Falls der Laserbearbeitungskopf keine anderen Instrumente wie eine Kamera oder einen Lötdrahtvorschub enthält, kann dies einfach durch Defokussieren (ändern des Arbeitsabstands) erfolgen. Wenn jedoch ein Drahtvorschubgerät mit dem Laserbearbeitungskopf vorhanden ist, ist keine Defokussierung mehr möglich.
Der LH200 ZooOM überwindet diese Probleme und ermöglicht die Einstellung des Punktdurchmessers im Bereich von 0,3 mm bis 2,5 mm. Der gewünschte Wert kann einfach über die LASCON Process Manager-Software eingestellt werden. Das optische Pyrometer, das in den Strahlengang des Lasers reflektiert wird, folgt ebenfalls der Punktänderung. Daher sind Pyrometer und Laser immer noch vollständig koaxial. Die CCD-Kamera ist vom Spotwechsel nicht betroffen und liefert immer genaue und brillante Videos.
Das fasergekoppelte Infrarotpyrometer wird von einem Strahlteiler in den Laserstrahl projiziert. Das Pyrometersignal wird im LASCON-Prozesscontroller mit einer Auflösung von 20 Bit alle 0,1 ms digitalisiert. Das Infrarotsignal wird über ein Glasfaserkabel an den LASCON-Controller gesendet. Diese Einstellung garantiert höchsten Schutz gegen Emissionen, da alle Komponenten im Laserkopf nur optisch sind. Der Laserkopf ist für Laserleistungen von bis zu 140 W geeignet und wir bieten verschiedene Glasfaserdurchmesser und -längen an.
- Laserleistung für fasergekoppelte Diodenlaser bis zu 140 W
- Wellenlänge 808nm - 980nm
- Entspiegelte 1 Zoll Optiken mit kundenspezifischer Brennweite
- Typischer Messbereich des Infrarotpyrometers 140°C - 700°C, andere Messbereiche bis 2500°C auf Anfrage
- Pyro Zeitkonstante 100μs ( 10 kHz )
- Software: LASCON® Process Manager, einzigartige Mess- und Regelsoftware inkl. Prozessüberwachung

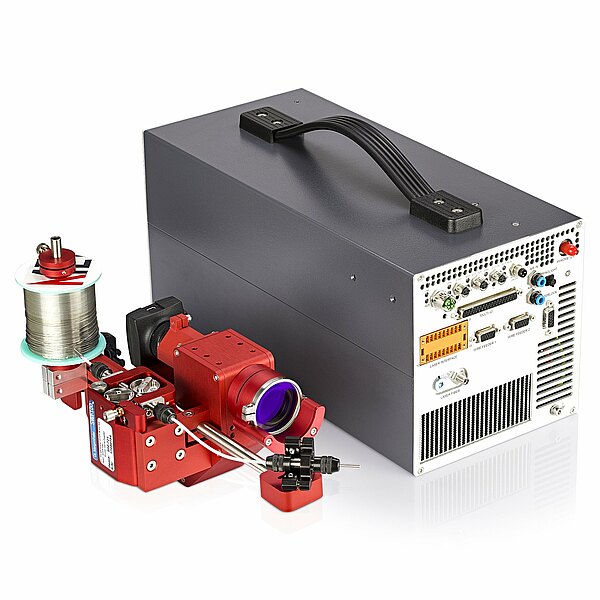

- Hardware: LASCON® Controller LPC04
- Lichttleitkabel mit FSMA905 Stecker Faserkerndurchmesser typisch 100μm-600μm, NA: 0.22
- Spot Einstellungsbereich: Bei Arbeitsabstand 100mm und Laserglasfaser mit Kerndurchmesser 100µm: ca. 0.3mm to 2.5mm
- Dimension Laser Prozeßkopf: 50mm x 110mm Grundfläche, Höhe ca. 240mm ( abhängig vom Biegeradius der Faser)
- Schutz: IP50 Gewicht: 2.0 kg mit angeflanschten Drahtvorschub
- Pilotstrahl: Laser Class 3R, Wellenlänge 635nm, Intensität in der LASCON® Software einstellbar
Anwendungen für den Laser Bearbeitungskopf LH200 ZooOM sind das Laserlöten verschiedener Padgeometrien auf einer Platine und das Laser-Kunststoffschweissen mit variabler Schweißnahtbreite bei gleichem Abstand.
