LASCON Camera Manager

Speichern und Auswerten von Prozess Videos beim Laserlöten

Der LASCON Camera Manager ist ein System aus Kamera und Software zur Optimierung von Laserprozessen mittels Prozessvideos

  • Framerate, Helligkeit, Kontrast, Bildausschnitt der Kamera frei einstellbar
  • Overlay zum Einzeichnen von Laserspot und Bauteilgeometrien zur Überprüfung der Bauteillage
  • Optionales Speichern aller oder einzelner Prozesse bei Auftreten von Prozessfehlern, die im LASCON Camera Manager erkannt wurden
  • Scrollen der Prozessvideos Bild für Bild
  • Optimierung der zeitlichen Abläufe beim Laserlöten
  • LASCON Camera Manager
  • Lascon Camera Manager
  • Lascon Camera Manager

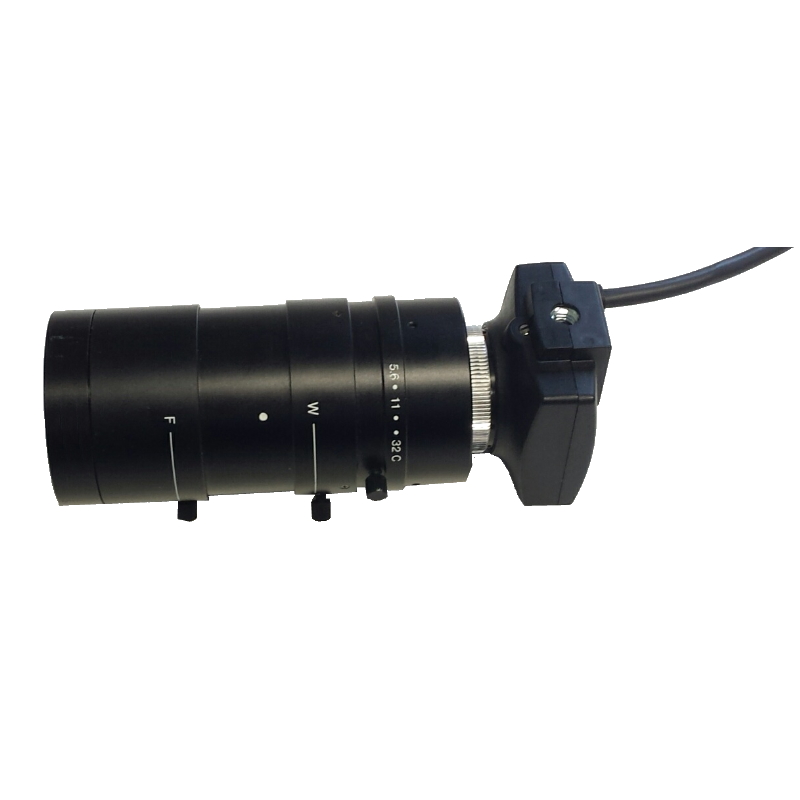

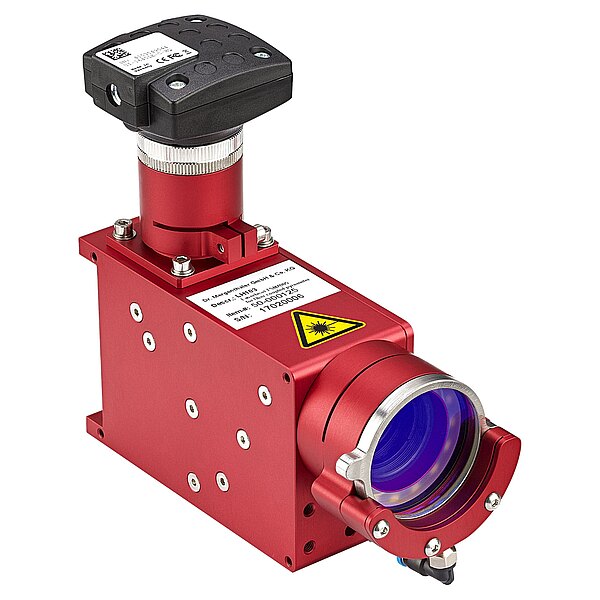

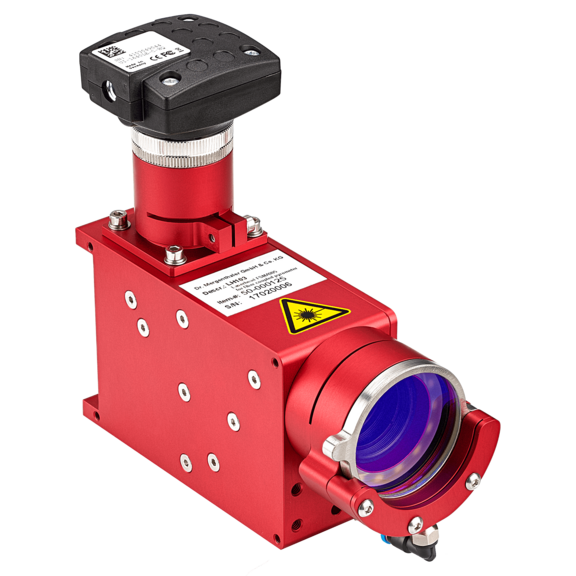

Der LASCON® Camera Manager ist ein Software Paket zum Speichern von Videos und arbeitet im Handshake zum LASCON® Process Manager. Die im Laserkopf LH501 und LH103 optional integrierte Videokamera wird während des Prozesses ausgelesen und das Videofile im Speicher gehalten.Mit dem LASCON Process Manager können in der Script-Software Parameter definiert werden, die während dem Produktionsprozess mit dem Laser eingehalten werden müssen. Werden die gesetzten Grenzen überschritten, erzeugt der LASCON Process Manager ein Fehlersignal. Der Camera Manager kann so konfiguriert werden, dass ein Videofile zum fehlerhaften Prozess auf die Festplatte gespeichert wird. Der fehlerhafte Prozess kann so anschliessend Bild für Bild analysiert und die Produktion optimiert werden.

  • Einstellbarer Bildausschnitt, Framerate, Belichtung, Analoge Verstärkung, Farbkorrektur

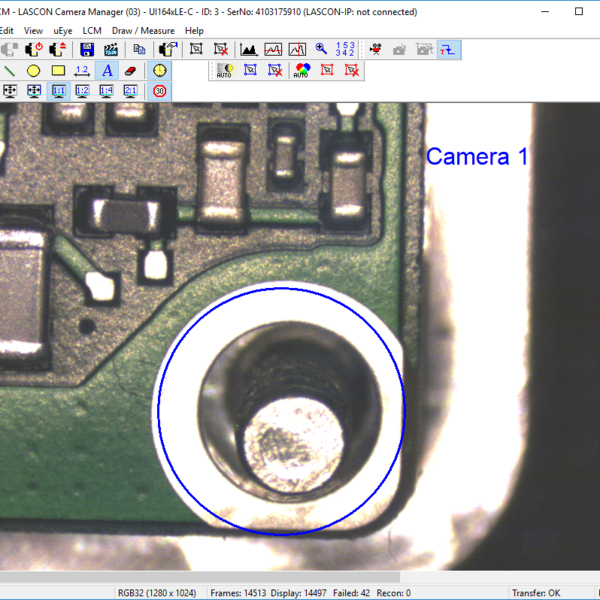

  • Bild Overlay für Laserspotdurchmesser
  • Optionale Speicherung aller Videos, nur bei Process Fehler oder niemals.
  • LASCON Software Manager wird durch den Process Manager über internen Hand Shake getriggert
  • Für den LASCON Camera Manager brauchen Sie einen Windows PC mit aktuellem Betriebssystem

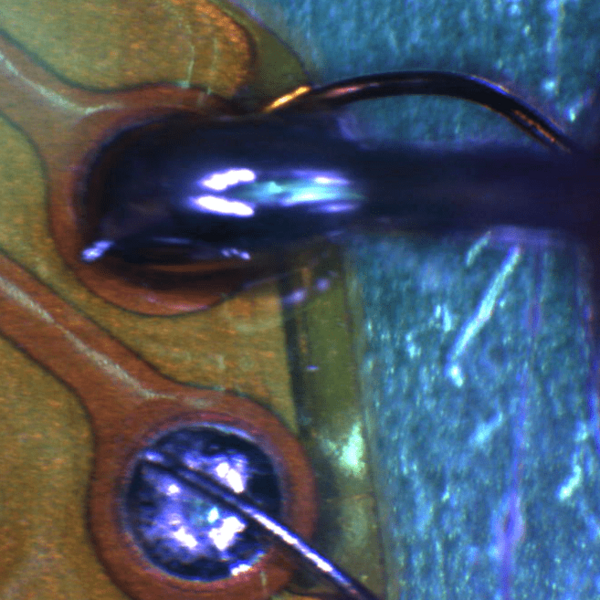

Einsatz für die Prozess-Evaluierung beim Laserlöten.
Das Studium der einzelnen Prozess-Videos Frame für Frame erlaubt eine wirkungsvolle Optimierung des Lötprozesses durch Veränderung der Lötparameter wie Temperatur und Vorschubsgeschwindigkeit des Drahtes.
