LH102

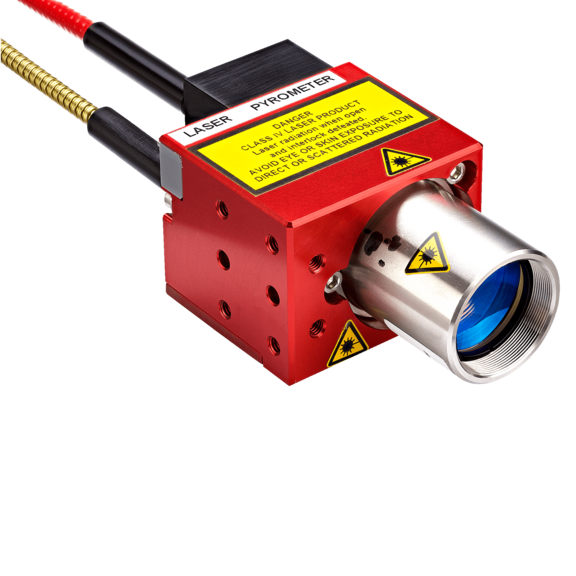

Mini Laserkopf bis 100WDer LH102 ist ein miniatur Laserbearbeitungskopf mit integriertem, koaxialem, Faser gekoppeltem Pyrometer zur Integration in Maschinen mit wenig Platz
- Für fasergekoppelte Diodenlaser bis 100W cw
- Wellenlängen 808nm - 980nm, Faser N.A. 0,22
- Stecker FSMA905
- 1" Optiken
- Eine Vielzahl von Optiken zur Strahlformung erhältlich
- Linien, Doppellinien, Axikons, Homogene Rechtecke, Top Hat Profile
- Kundenspezifische Optiken

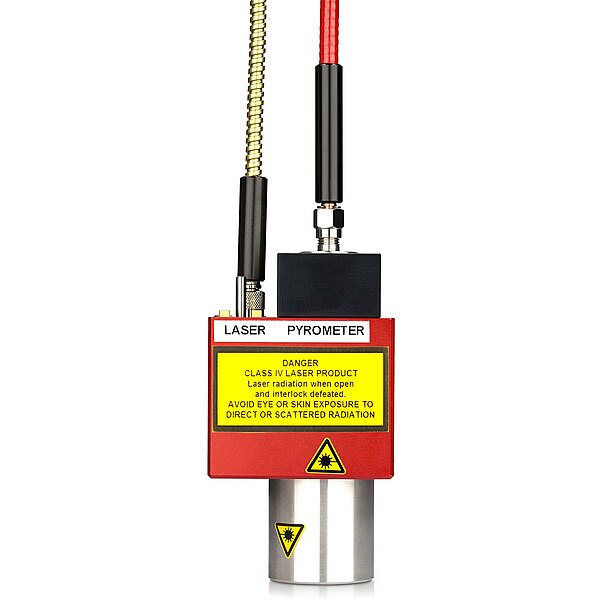

Laser Processing Head LH 102

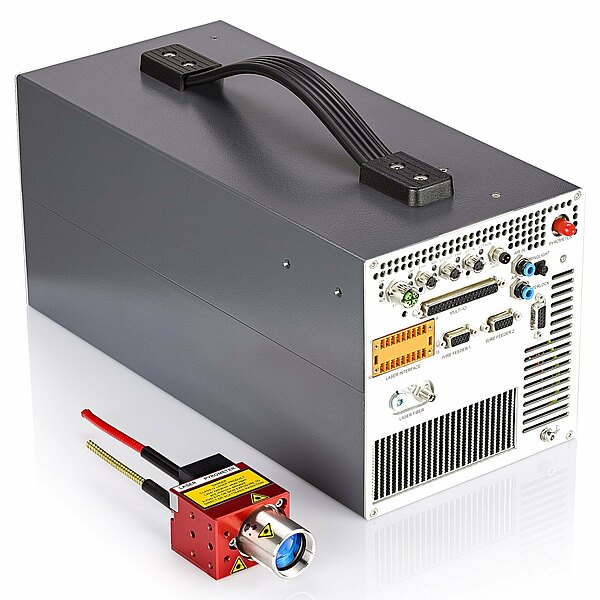

Laser Processing Head LH 102

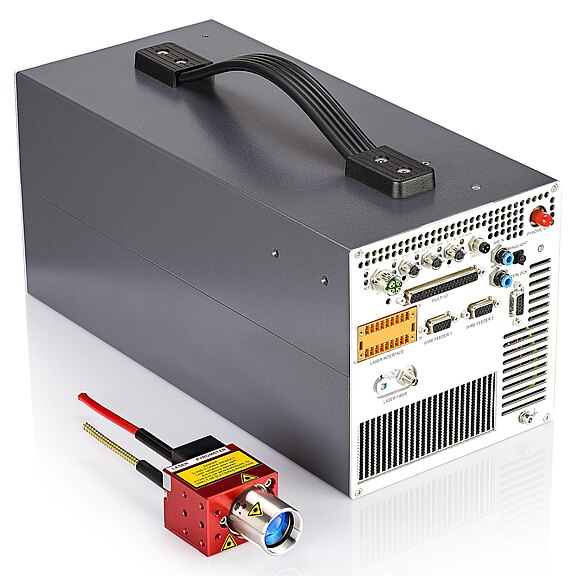

Laser Processing Head LH 102

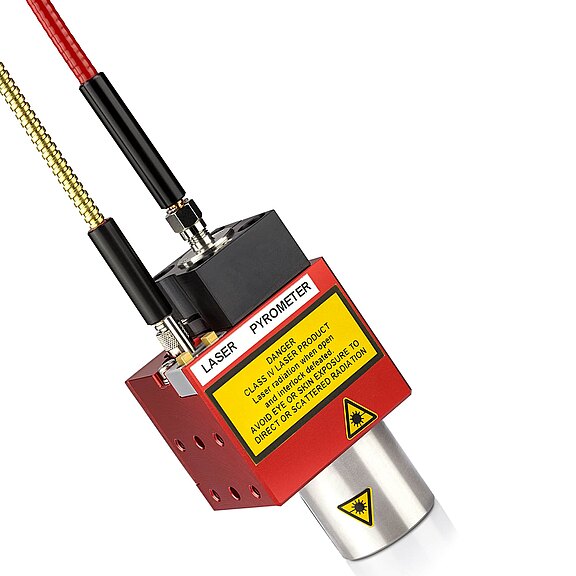

Speziell für Anwendungen mit Platzbeschränkung bieten wir den äußerst kompakten Laserkopf LH102 mit einem Pyrometer, das in den Strahlengang des Lasers eingespiegelt ist. Mit einer Abmessung von nur 52mm x 40mm und einem Gewicht von 0.2 kg ist dieser Laserkopf nicht viel größer wie eine Streichholzschachtel. Er ist bis maximal 100W Laserleistung einsetzbar.
Optional gibt es den Laserkopf LH102 auch mit eingespiegelter Videokamera ( LH103 ).
Die Objektive des Laserkopfes lassen sich tauschen, sodass zum Beispiel einfach von Punktoptik auf Linienoptik gewechselt werden kann.
Temperaturmessung typisch ab ca. 120°C. Optional ab ca. 70°C .
Die Eigenschaften der im Laserkopf integrierten Infrarot Pyrometer entsprechen den Pyrometern auf unserer Pyrometer-Seite.
Bitte beachten Sie : Unsere digitalen Pyrometer sind Teil des Mess - und Regelsystems LASCON®.
- Geeignet für optische Leistung bis 100 W
- Wellenlängen 808nm bis 980nm
- Vergütete, auswechselbare Objektive
- Koaxiales Infrarot Pyrometer mit typischem Messbereich von 120°C - 700°C
- Glasfaser Anschlusse FSMA905, N.A. 0,22
- Minimaler Laserspot ab ca. 100µm
- Sichtbares Pilotlicht, Helligkeit einstellbar über LASCON Process Manager Software
- Grundfläche 52mm x 40mm
- Geringes Gewicht ( 0.2 kg )
Aufgrund der kompakten Abmasse ist der Laserkopf sehr gut geeignet für die Integration in Maschinen und Anlage mit wenig Bauraum.
Dazu gehören auch die Bearbeitung mit mehreren Lasersystem gleichzeitig auf einem Bauteil.
Applikation sind Laserlöten, Laser Kunststoffschweissen und Laserheizen beim thermischen Bonden oder Löten auf Wafern.
Der Laserkopf LH102 lässt sich auch einfach mit unserem Drahtvorschub SWF100 kombinieren, sodass ein äusserst Kompaktes Laserlötkopf entsteht, der aufgrund seines geringen Gewichtes einfach auch an Tischroboter adaptiert werden kann.
Aufgrund des geringen Gewichtes und Abmessungen eignet sich der Laserkopf auch zum Montieren auf Drehachsen von Tischrobotern.
