LCL
Der LCL ist ein fasergekoppelter Diodenlaser mit integriertem LASCON Mess-und Regelsystem für einen Laserprozess mit geschlossener Temperatur Regelschleife
- Laserleistungen bis 130W
- Integrierter LASCON Prozess Controller
- Faser gekoppeltes Infrarot Pyrometer
- Für Laser Prozessköpfe LH102 LH103 , LH501
- Faserkerndurchmesser 100 – 400µm
- Optional Lötdrahtvorschub Kontroller an Bord
- Wenig Verdrahtung , super kompakt

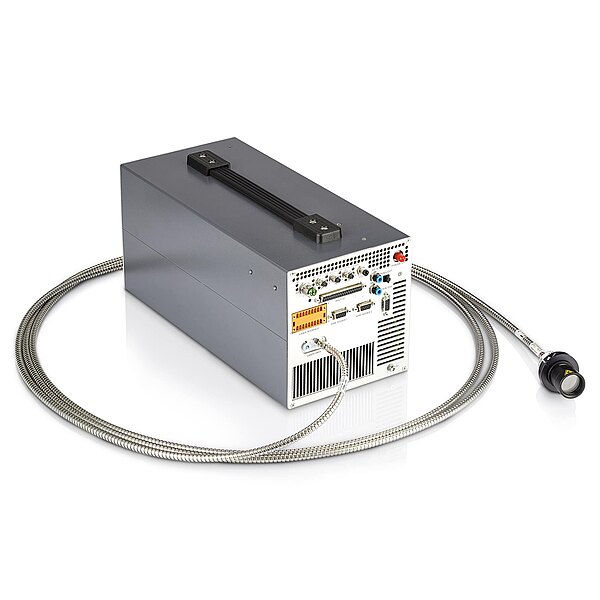

LASCON Controlled Laser

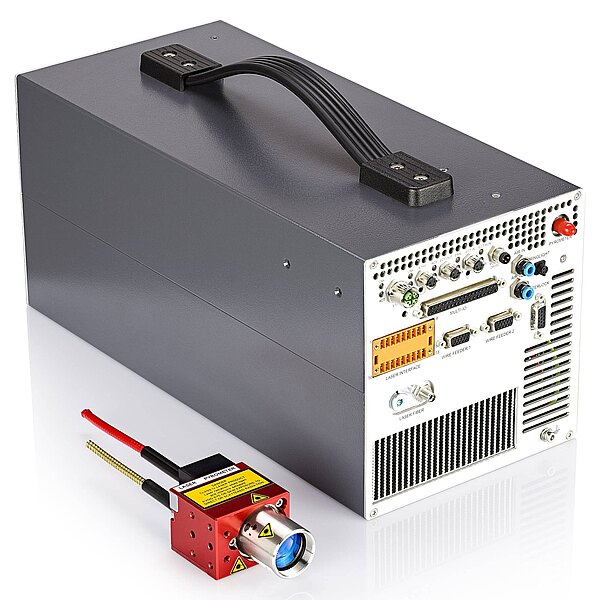

LASCON Controlled Laser | LH 102

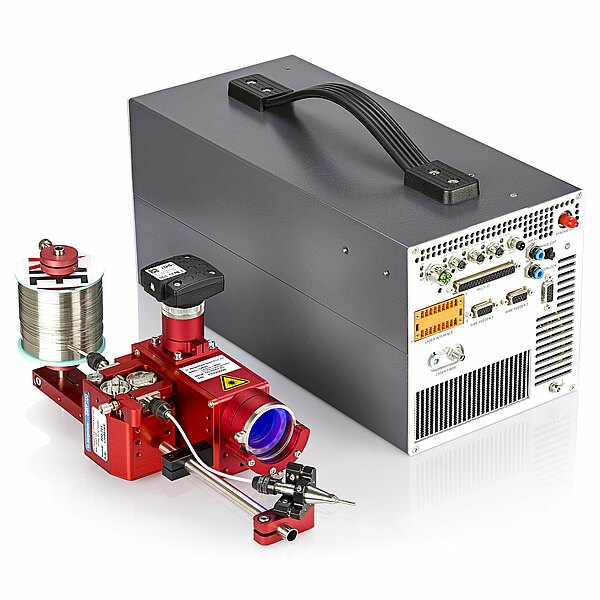

LASCON Controlled Laser | LH 103

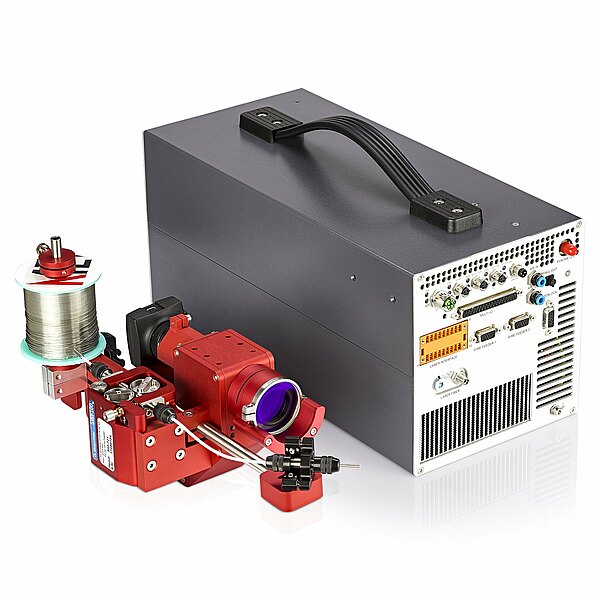

LASCON Controlled Laser | LH 200 Z

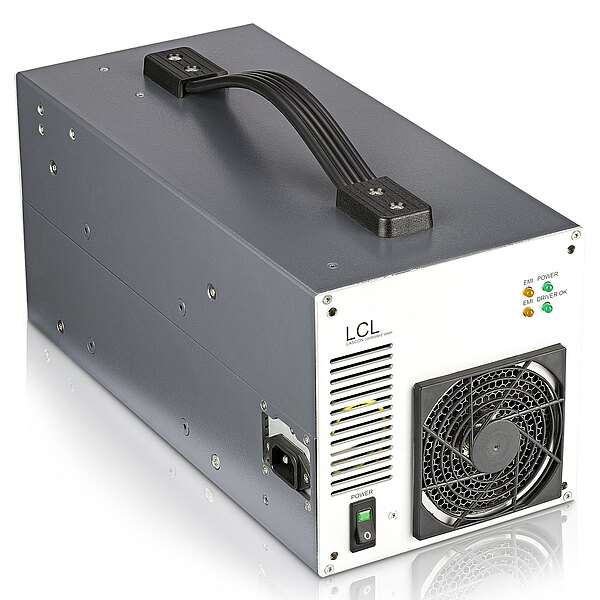

LASCON Controlled Laser
Der LCL ist ein Diodenlaser mit integriertem LASCON Mess-und Regelsystem für einen Laserprozess mit geschlossener Temperatur Regelschleife
Der LCL ist eine Kombination aus fasergekoppeltem Diodenlaser mit max. 140W Leistung und LASCON® Pyrometer Mess- und Regelsystem in einem kompakten Gehäuse. Dadurch wird der Einbauraum, Verkabelungsaufwand und die Kosten drastisch reduziert.
Bei einer Verwendung des Diodenlasers zum Laserlöten mit Lotdraht beinhaltet das System auch den Controller für die Lotdrahtfördereinheit und die Ansteuerung für das Ringlicht des Laserkopfes.
Somit führen beim Laserlöten alle Kabel, die benötigt werden, zu einem System. Dies reduziert und vereinfacht den Verdrahtungsaufwand drastisch.
Zusätzlich ist die Einheit sicherheitstechnisch vorbereitet für die Integration in Maschinen und Anlagen. Der Diodenstrom lässt sich einfach über Sicherheitseinrichtungen sicher zu- und abschalten.
- Spannungsversorgung 90-260 VAC, 50Hz - 60Hz , 300W
- Laserleistung bis 130W
- Wellenlänge 915nm, 978nm, andere auf Anfrage
- Glasfaserdurchmesser: Pigtailed 100µm, Mit abnehmbarer Fasern ab 200µm (max 60W)
- Laser-Spotdurchmesser bis hinunter zu 100µm
- Einfach integrierbar in Maschinen und Anlagen über Digitale und Analoge I/O`s - > LASCON
- Einfach integrierbare Lasersicherheit
- Busanbindung: Ethernet oder optional EtherCAT
- Integriertes High Speed Pyrometer mit 10.000 Messungen pro Sekunde
- Temperaturmessbereich typ. ab 120°C, optional ab 70°C
- Integrierter Prozesskontroller für Closed Loop Control mit 10.000 Regelschritten pro Sekunde
- Software-Packet für Prozesskontrolle: LASCON Process Controller
- Software-Packet für Videokamera: LASCON Camera Manager
- 256 Programmierbare Laser Prozess Scripte
- Datenspeicherung
- Datenexport auf Festplatte eines Produktions-Servers
Das Diodenlasersystem LCL ist ein ideales Werkzeug, um das Laserlöten in Maschinen und Anlagen zu integrieren.
Sie benötigen lediglich das Lasersystem, die Lichtleiter und den Bearbeitungskopf ( mit oder Drahtvorschub ). Mit diesen Komponenten können Sie direkt in das Laserlöten mit Pyrometerkontrolle einsteigen. Dank der hohen Brillianz lassen sich auch extrem kleine Laserspots bis Durchmesser 100µm realisieren.
Weitere Applikationen sind das Laser Kunststoffschweissen sowie Laserheizen und andere Laserprozesse.
Die hier vorgestellten Produkte entsprechen der Laserklasse 4. Der Laser darf nur in einer Umgebung betrieben werden, die den nationalen und internationalen Sicherheitsvorschriften entsprechen.
Aufgrund der kompakten Bauform ist die gesamte Laser technische Komponente im Prozessraum integriert. Daher lassen sich relativ einfach Laseranlagen der Kategorie 1 aufbauen.
Die Laser Prozeßköpfe LH102, LH103 und LH501 lassen sich direkt anschliessen.
