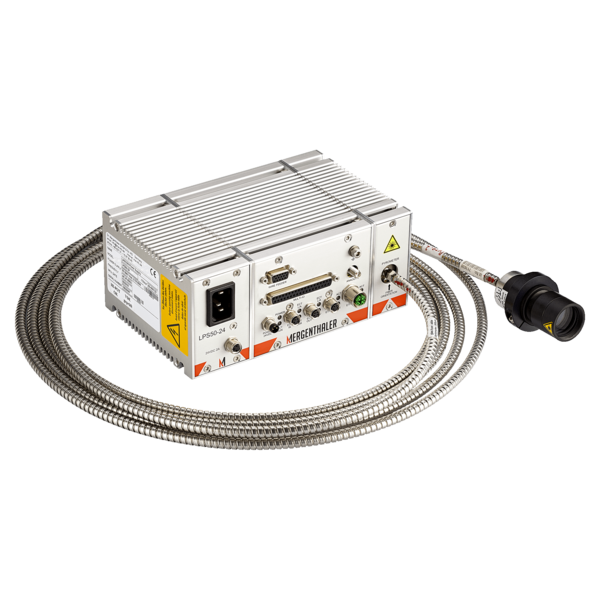

High Speed Lichtleiter Infrarot Pyrometer

mit LASCON® Prozess Controller

Digitale Mergenthaler Infrarot Pyrometer sind das Ergebnis jahrelange Entwicklung und eignen sich ideal zur berührungslosen Messung vom Prozesstemperaturen

  • Messbereiche typ ab 100°C ( Niedertemperatur Version mit reduzierter Messrate ab 70°C )
  • Messrate 10 kHz  - 10.000 Messungen pro Sekunde
  • Pyrometer mit Lichtleiter - Somit keine Probleme mit Elektromagnetischen Störungen
  • Spotdurchmesser ab 100µm
  • Lichtleiter bis 50m Länge
  • Eingebauter Closed Loop Prozesskontroller
  • Prozessüberwachung
  • Datenspeicherung auf interner Flash Disk
  • Komplette Neukalibrierung bei Einbau in Laserköpfe
    ( koaxiale Messung ) möglich
  • Temperaturmessung rückführbar auf Temperaturnormale
    ( NIST )
  • Optional integrierter Lotdrahtvorschub-Controller für das Laserlöten
  • Highspeed Lichtleiter
High Speed Lichtleiter Infrarot Pyrometer

Mergenthaler,  No.1 in Temperatur geführter Lasermaterialbearbeitung

Dr. Mergenthaler High Speed Infrarot Pyrometer zeichnen sich durch Genauigkeit, Schnelligkeit und Flexibilität aus. Sie bilden ein vollständiges System aus High Speed Temperaturdatenerfassung, Closed Loop Regelung , Visualisierung, Echtzeit-Speicherung und Archivierung.

Typische Temperaturbereiche sind für

Mergenthaler Infrarot Pyrometer:
ab 100°C bis 2.340°C in verschiedenen Messbereichen (bei 10.000 Messungen pro Sekunde )
Zum Beispiel: 100°C bis 560°C, 550°C bis 2.340°C
( Spezialpyrometer ab 70°C bei geringeren Messraten )
Per Software einstellbarer Emissionskoeffizient: 0,05 bis 1,00

Anwendung: Laser Kunststoffschweissen, Laserlöten, Niedertemperaturmessungen an Metallen

Mit dem integrierter Temperatur Prozessregler können Laserquellen oder Induktionsgeneratoren angesteuert werden. Damit lassen sich Prozesse, die bisher gesteuert durchgeführt wurden durch die Vorgabe einer Bearbeitungstemperatur einfach in der Qualität optimieren.

Das System arbeitet autark: Das heißt, ohne PC Anbindung messen, regeln, speichern mit einer Rate von bis zu 15kHz. Mit dem Software Paket LASCON® Process Manager  visualisieren, parametrisieren und überwachen Sie Ihren Laserprozess. Mit einer einfachen Scriptsprache können Sie bis zu 256 verschieden Laser-Scripte programmieren und ausführen. Mit diesen Scripten überwachen Sie Ihre Laserprozesse zu 100% und haben eine Rückführbarkeit ( Traceability ) Ihrer gesamten Produktion.

High Speed Lichtleiter Infrarot Pyrometer
  • Über 1700 verkaufte Einheiten in Industrie und Forschung
  • 10.000 ( optional 15.000 ) Temperaturmessungen pro Sekunde
  • Messbereich Infrarot ab 100°C ( spezielle Niedertemperatur Pyrometer ab 70°C )
  • In verschiedenen Messbereichen bis typ. 3000°C
  • Glasfaserlänge bis 40m , Messspot bis 0.3mm
  • Tauglich für alle Diodenlaser (808nm, 940nm, 980nm), NdYAG 1064nm, Faserlaser, CO2 10.6µm ...
  • Sichtbarer Pilotlichtstrahl, dimmbar
  • Bis zu 500.000 Prozesse in Echtzeit speichern auf integrierter Flash Disk
  • Prozesse überwachen mit einfacher Script - Programmierung
  • 255 verschieden Prozess- Scripte anlegen und aktivieren
  • Temperatur und Leistungs-Überwachung lösen Gut/Schlechtsignal aus
  • 24V Industrie I/O Schnittstelle (Start, Stop, Ready, Aktiv, Script Select, Prozessfehler...)
  • Analog In / Out
  • Ethernet Schnittstelle
  • Analog Out 0-10V (0-5V) zur Regelung von Lasern, Heizquellen, Induktoren
  • Remote On/Off
  • 24V Versorgung, optional Weitbereichs-Netzteil 90-260 VAC
  • Das Gerät in ein Netzwerk einbinden über die Ethernet Schnittstelle oder optional EtherCAT
  • Selbstüberwachung und Gerätediagnose
High Speed Lichtleiter Infrarot Pyrometer

Mit über 1500 industriellen LASCON Installationen weltweit ist Mergenthaler Weltmarktführer in Temperaturgeführter Lasermaterialbearbeitung.

Anwendung für die Mergenthaler LASCON Infrarot Pyrometer sind:

Laser-Kunststoffschweissen: Bei Laserkunstoffschweissen regelt LASCON die Schweisstemperatur der Naht und sorgt für eine perfekte Verbindung, die auch Optisch das beste Ergebniss bietet. Die System bietet eine 100% Überwachung der Produktion sowie eine Speicherung alle wesentlichen Prozessparameter. Auch in Verbindung mit Galvanometer -Scannern.

Laserlöten: Die Temperaturüberwachung des Laserlötprozesses erlaubt eine qualitativ hochwertige Lötstelle ohne Einbrennung und Luncker.

Weitere:
Temperaturmessung an Silizium Wafern in Epitaxie-Prozessen im Vakuum ( ab 80°C )
Messung der Temperatur von Keramiken und Kristallen ( auch im Vakuum )
Regelung der Vorheizung beim thermischen Bonden
Regelung der Heizung bei Kristallforschung im Vakuum
