Kalibrierstrahler (Schwarzstrahler)

bis 400°C

Kompakter Kalibrierstrahler zur Überprüfung und Kalibrierung von Pyrometern. Ideal auch zum Einbau in Maschinen und Anlagen

  • Schnelle Heizraten
  • Hohe Emissivität von 0,97
  • Apertur 25mm
  • Abgesetzte Regeleinheit
  • Verschiedene Kabellängen

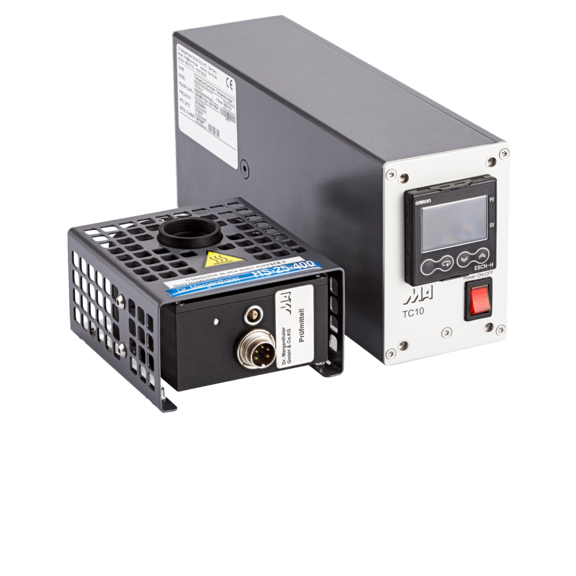

  • Blackbody Calibrator S25-400

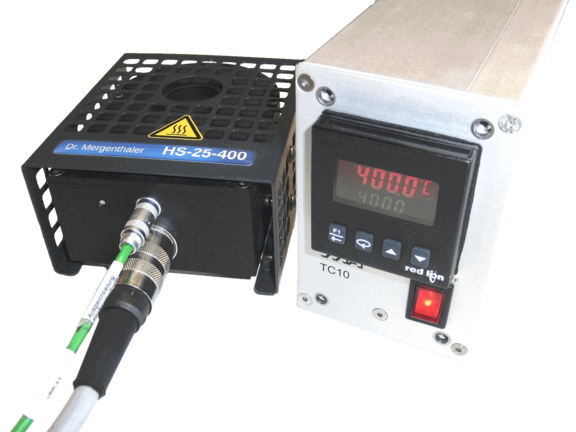

  • HS-25-400

Infrarot-Pyrometer werden häufig zur Kontrolle und Regelung von Fertigungsprozessen eingesetzt. Der Kalibrierstrahler HS-25-400 dient im Rahmen der Meßmittelüberwachung zur regelmäßigen Überprüfung von Pyrometern. Aufgrund seiner kompakten Bauform eignet er sich zur Installation in Maschinen und Anlagen. Mit dem Schwarzstrahler können einzelne Arbeitspunkte überprüft oder komplette Neukalibrierungen durchgeführt werden.

Die Kalibrierung der Pyrometer wird von der LASCON Process Manager Software unterstützt und kann auch vom Anwender einfach durchgeführt werden.

  • Kalibrierstrahler:
  • Temperaturbereich: 100°C bis 400°C (nicht kühlend)
  • Emissionskoeffizient: 0,97 im Bereich 1,5µm – 2,2µm
  • Abmessungen Heizfeld: Durchmesser =25 mm
  • Heizleistung: 100W, 24Vac
  • Heizrate: 50°C/min
  • Einstellzeit 20°C -> 200°C: 4min
  • Genauigkeit: +- 2°C plus +-1% der Anzeige
  • Langzeitgenauigkeit: +- 0.1°C @ 200°C and 4 min Wartezeit
  • Auflösung der Anzeige: 0.1°C
  • Abmessungen (BxHxT): 80 x 43 x 110 mm (Kabelsteckverbinder nicht gesteckt)
  • Gewicht: 0,7kg
  • Regeleinheit:
  • Versorgungsspannung: 230Vac,50Hz ( 115Vac a.A )
  • Stromaufnahme: max. 0.3A
  • Überstromschutz: 2 x Feinsicherung 5x20mm 0,8A
  • Sicherheitseinrichtungen: Fühlerbrucherkennung, Fühlerkurzschlußerkennung
  • Übertemperturbegrenzung
  • Option : Kommunikation  RS485
  • Umgebungstemperatur: 5°C bis 40°C
  • Gewicht: ca. 2kg (incl. Netzkabel )
  • Abmessungen (BxHxT): 60 x 105 x 240 mm (Kabel nicht gesteckt , Reglermodul
  • 10mm über Frontplatte vorstehend)

Überprüfung und Kalibrierung von Infrarot-Pyrometern im Temperaturbereich 100°C bis 400°C.

Auch geeignet zum Einbau in Maschinen und Anlagen.

Das Kalibrieren von Pyrometern wird von der LASCON Process Manager Software unterstützt und kann auch vom Anwender selbst einfach durchgeführt werden.
