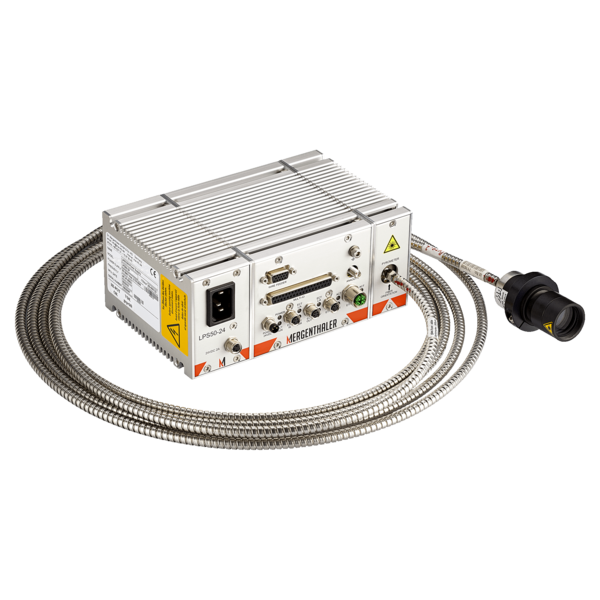

High Speed Lichtleiter Quotienten Pyrometer
2 Farben PyrometerDigitale Mergenthaler Infrarot Quotienten Pyrometer sind das Ergebnis jahrelanger Entwicklung und eignen sich ideal zur berührungslosen Messung vom Prozesstemperaturen
- Messbereiche typischerweise ab 250°C
- Unabhängig vom Emissionsgrad des Materials und der Spotgröße
- Umschaltbar auf Infrarot Pyrometer Messung ( Einfarbenmessung ) . Dann misst das Pyrometer ab 160°C
- Messrate 10 kHz - 10.000 Messungen pro Sekunde ( Optional 15 kHz )
- Pyrometer mit Lichtleiter - Somit keine Probleme mit Elektromagnetischen Störungen
- Spotdurchmesser ab 100µm
- Lichtleiter bis 50m Länge
- Eingebauter Closed Loop Prozesskontroller
- Prozessüberwachung
- Datenspeicherung auf interner Flash Disk
- Komplette Neukalibrierung bei Einbau in Laserköpfe
( koaxiale Messung ) möglich - Temperaturmessung rückführbar auf Temperaturnormale
( NIST )
Dr. Mergenthaler High Speed Quotientenpyrometer sind ideale Werkzeuge für die Temperaturmessung auf Metallen und vielen anderen Oberflächen. Ein Vorteil von 2-Farben-Pyrometern ist, dass die Messung der Temperatur weitgehend unabhängig von der Emission der Oberflächen ist. Zudem kann, im Gegensatz zu den Infrarot Pyrometern, der Messfleck auch kleiner sein wie die Spotgrösse des Pyrometers. 2 Farben Pyrometer lassen sich per Software auch in Infrarot ( Einfarben ) Pyrometer umschalten. Alle Mergenthaler Pyrometer werden von der gleichen Software LASCON Process Manager unterstützt. Dadurch ensteht ein vollständiges System aus High Speed Temperaturdatenerfassung, Visualisierung, Echtzeit-Speicherung und Archivierung.
Typische Temperaturbereiche der Mergenthaler Quotienten Pyrometer ( 2 Farben Pyrometer ):
ab 300°C bis 2400°C in verschiedenen Messbereichen ( bei 10.000 Messungen pro Sekunde )
Zum Beispiel: 300°C bis 1000°C , 550°C - 2300°C
Auch bei unbekannten Emissionskoeffizienten messen Quotientenpyrometer auf vielen Oberflächen die Temperaturen genau.
Anwendung: Laserhärten, Laser Cladding, Laser Schweissen, Hochtemperatur Prozesse
Mit dem integrierter Temperatur Prozessregler können Laserquellen oder Induktionsgeneratoren angesteuert werden. Damit lassen sich Prozesse, die bisher gesteuert durchgeführt wurden durch die Vorgabe einer Bearbeitungstemperatur einfach in der Qualität optimieren.
Das System arbeitet autark: Das heißt ohne PC Anbindung messen, regeln und speichern mit einer Rate von bis zu 15kHz. Mit dem Software Paket LASCON® Process Manager visualisieren, parametrisieren und überwachen Sie Ihren Laserprozess. Mit einer einfachen Scriptsprache können bis zu 256 verschieden Laser-Scripte programmiert und ausgeführt werden. Mit diesen Scripten überwachen Sie Ihre Laserprozesse zu 100% und haben eine Rückführbarkeit ( Traceability ) Ihrer gesamten Produktion.
- Über 1700 verkaufte Einheiten in Industrie und Forschung
- 10.000 ( optional 15.000 ) Temperaturmessungen pro Sekunde
- Quotientenpyrometer lässt sich per Software auch als Infrarot Pyrometer ( Einfarbenpyrometer ) umschalten
- Messbereich Infrarot ab 180°C , Quotienpyrometer ab 300°C
- Grayness per Software einstellbar zur Anpassung an diverse Oberflächen
- In verschiedenen Messbereichen bis typ. 3000°C
- Glasfaserlänge bis 40m , Messspot bis 0.3mm
- Tauglich für alle Diodenlaser (808nm,940nm,980nm), NdYAG 1064nm , CO2 10.6µm ...
- Sichtbarer Pilotlichtstrahl, dimmbar
- Bis zu 500.000 Prozesse in Echtzeit speichern auf integrierter Flash Disk
- Prozesse überwachen mit einfacher Script - Programmierung
- 255 verschieden Prozess- Scripte anlegen und aktivieren
- Temperatur und Leistungs-Überwachung lösen Gut/Schlechtsignal aus
- 24V Industrie I/O Schnittstelle (Start, Stop, Ready, Aktiv, Script Select, Prozessfehler...)
- Analog In / Out
- Ethernet Schnittstelle
- Analog Out 0-10V (0-5V) zur Regelung von Lasern, Heizquellen, Induktoren
- Remote On/Off
- 24V Versorgung, Optional Weitbereichs-Netzteil 90-260 VAC
- Selbstüberwachung und Gerätediagnose
Mit über 1500 industriellen LASCON Installationen weltweit ist Mergenthaler Weltmarktführer in Temperaturgeführter Lasermaterialbearbeitung.
Anwendung für die Mergenthaler LASCON Quotienten Pyrometer sind:
Laserauftragsschweissen ( Laser Cladding ) : Messung der Temperatur des Pulverauftrags zur Erzielung einer konstanten und homogenen Spurbreite. In einem gesteuerten Prozess erzeugt die langsame Erwärmung des Werkstückes während des Prozess allmählich eine immer breitere Schweissspur. Diesem unerwünschten Prozess wird durch die Temperaturregelung entgegengewirkt.
Laserschweissen: Das Temperatur geregelte Laserschweissen von z.B Aluminium und Verbundstoffen Aluminium/Stahl-Verbundwerkstoffen sind ein Beispiel für Anwendungen für LASCON beim Laserschweissen von Metallen.
Laserhärten: Ein Temperatur geregelter Laser Härteprozess ist heute Standard. Die Laserregelung mittels Pyrometer gleich das unterschiedliche Absorptionsverhalten auf dem Werkstück wie auch den unterschiedliche Wärmeabfluss durch Bohrungen unter der Oberfläche oder Randeffekte aus. Mergenthaler LASCON Systeme mit Quotientenpyrometern werden seit mehr als 15 Jahren weltweit zum Regeln der Temperatur beim Laserhärten eingesetzt.
Anlassen nach Laserhärten oder Schweissen zum Abbau von Materialspannungen
